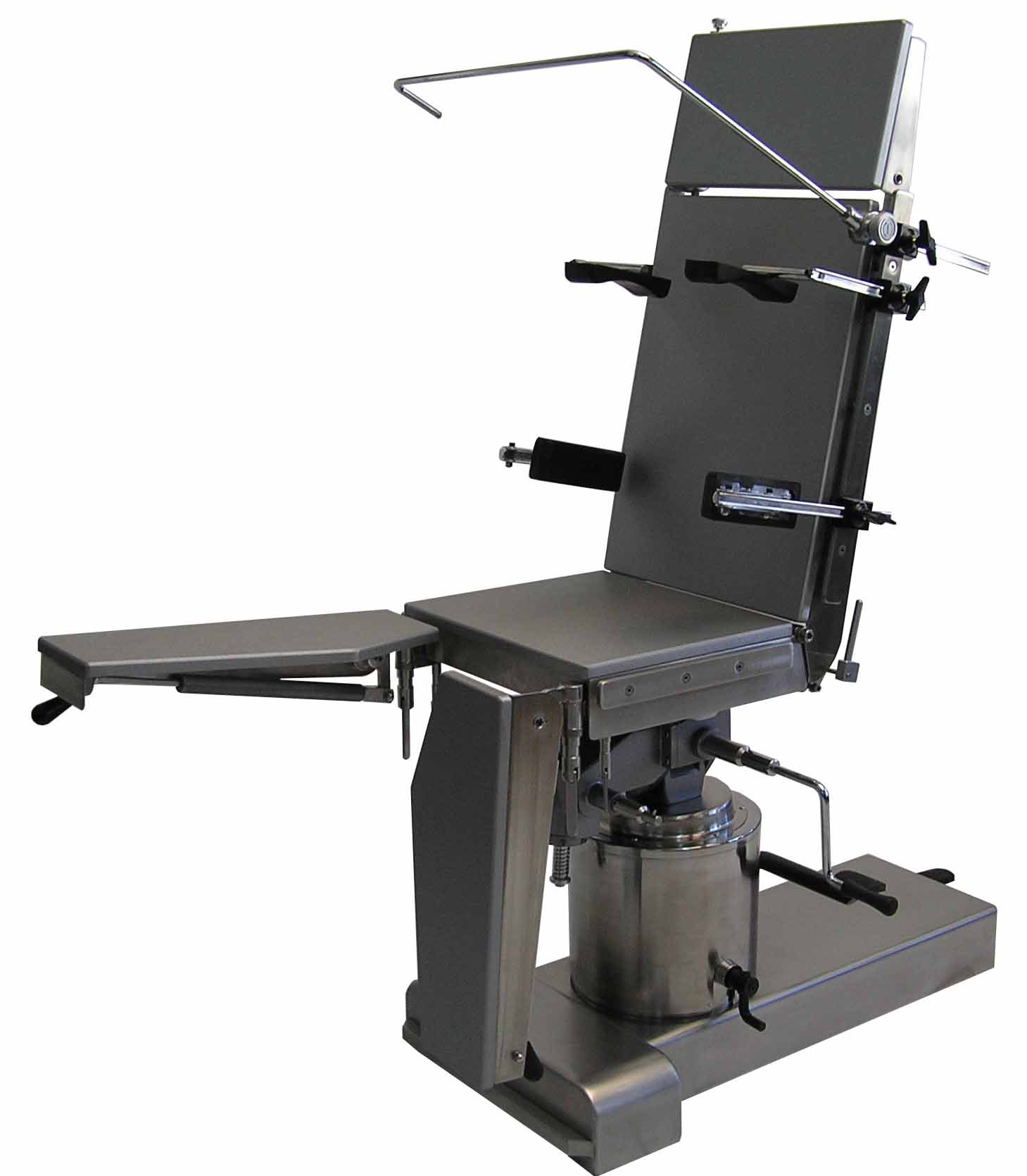

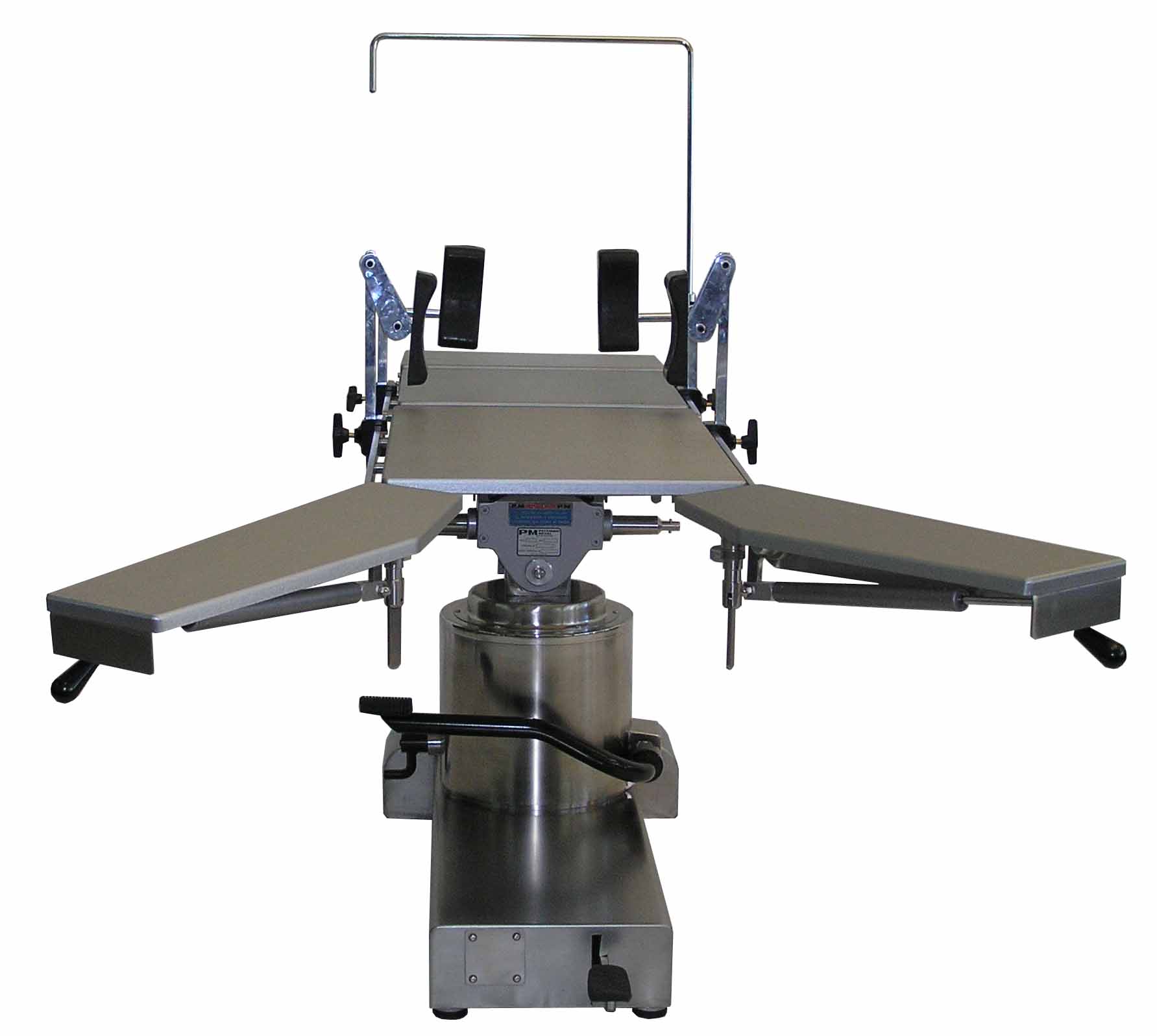

ESQUEMA CONSTRUCTIVO ULTRA RESISTENTE, INDESTRUCTIBLE Y DE ARMONIOSO DISEÑO QUE AUMENTA LA RESISTENCIA, RIGIDEZ Y DURACION, ACORDE AL USO INTENSIVO INSTITUCIONAL.

CARACTERISTICAS GENERALES:

COMPLETAMENTE TRANSLUCIDA PARA USO EN FLUOROSCOPIAS Y ESTUDIOS ANGIOGRAFICOS.

APTA PARA EL USO DE INTENSIFICADOR DE IMÁGENES DE ARCO EN “C”,

ALTURA VARIABLE POR BOMBA HIDRÁULICA DE 1 TELESCOPIO PETTINARI

GRAN RECORRIDO - SISTEMA DE SEGURIDAD POR DOBLE CHAVETERO -

VALVULAS ESFERICAS - ASIENTOS CONIFICADOS RECTIFICADOS -

FUNDA TELESCÓPICA DE ACERO INOXIDABLE - PERMITE BLINDAR EL PISTON

EN CUALQUIER PUNTO DE SU RECORRIDO.

BASE EN “T” INTEGRAMENTE ESTAMPADA EN ACERO INOXIDABLE AISI 304 18/8 ANTIMAGNETICO DE 6 MM. DE ESPESOR, CONFORMANDO UNA ESTRUCTURA ESTRATIFICADA CON ARISTAS SANITARIAS.

CONJUNTO MONOBLOCK DE RODAMIENTO OMNIDIRECCIONAL COMPUESTO POR (4) BANDAS DE RODAMIENTO CONDUCTIVO VULCANIZADAS SOBRE LLANTAS DE BRONCE.

SISTEMA DE FRENO DE ACCIONAMIENTO POR EL PIE EN FORMA BILATERAL..

TRENDELEMBURG E INVERSO:

ACCIONADO MEDIANTE NUEVA CAJA DE GRAN REDUCCION CON CORONA Y SINFIN, MONTADO SOBRE DOS RULEMANES CONICOS.

COMANDO BI-LATERAL, MECANO - MANUAL DE DUCTIL ACCION.

LATERALIDAD DERECHA E IZQUIERDA:

EJE MONTADO SOBRE DOBLE CRAPODINA FLOTANTE - TUERCA DE BRONCE AUTOAJUSTABLE SOBRE LAS COLIZAS DE DESLIZAMIENTO.

COMANDO BI-LATERAL, MECANO - MANUAL DE DUCTIL ACCION.

SISTEMA MIX QUE HABILITA LA POSIBILIDAD DE INTERCAMBIO ENTRE SECCION CABEZA Y SECCION PODALICA (SPLIT) LOGRANDO MANTENER LA BASE EXCENTRICA.

POSIBILITANDO EL DESPLAZAMIENTO DEL ARCO EN “C” PARA SER UTILIZADO EN LA TOTALIDAD DE LAS TECNICAS QUIRURGICAS UNIVERSALES.

SECTORES (CONSTRUIDOS CON SOBRADO ESPESOR PARA LOGRAR LA MAYOR RESISTENCIA); PLANCHUELAS DE ACOPLE DE ACCESORIOS, TORNILLERIA,

ACOPLES (MACHO Y HEMBRA) DE SECTORES INTERCAMBIABLES

INTEGRAMENTE EN ACERO INOXIDABLE AISI 304 18/8 ANTIMAGNETICO

TERMINACION PULIDO SANITARIO ACABADO SATINADO MATE.

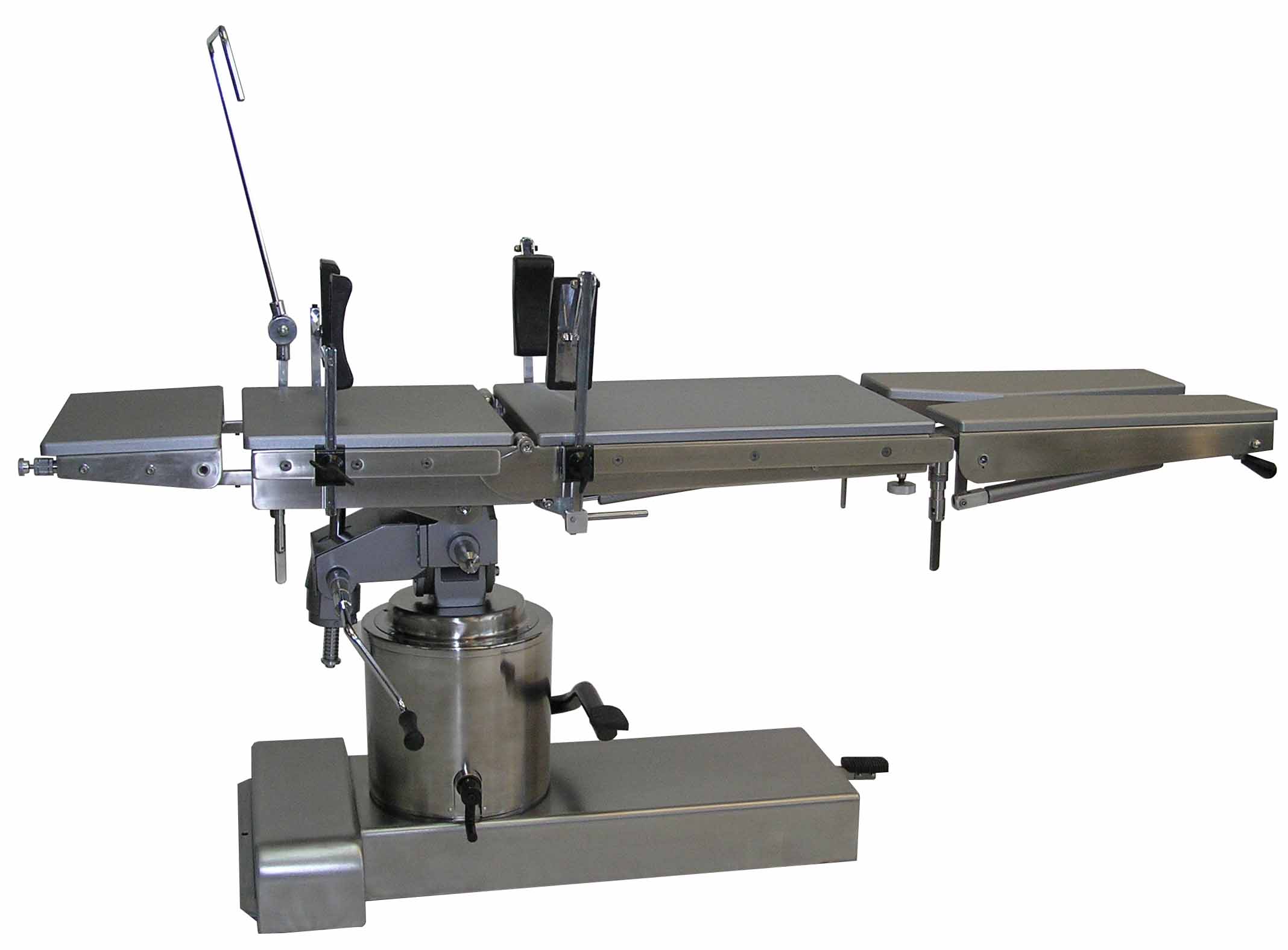

TABLERO SUPERIOR DIVIDIDO EN CINCO SECCIONES CON POSIBILIDAD DE INTERCAMBIO ENTRE LA SECCION PODALICA (SPLIT) CON LA SECCION CABEZA

PLACAS FLUOROSCOPICAS DE MDF NO HIGROSCOPICO REVESTIDO EN PVC TERMOCONFORMADO SIN SISTEMA DE FIJACION A LA VISTA..

ARTICULACIONES:

SECCION PROLONGADA: TELESCOPICO, FLEXION / EXTENSION MEDIANTE DOBLE PISTON A GAS CON MULTIPLES PUNTOS INTERMEDIOS DE FIJACION ACCIONADOS POR MEDIO DE COMANDO BILATERAL UNIMANUAL QUE NO OBSTRUYE EL SECTOR RADIOLUCIDO.

SECCION PODALICA (SPLIT): TELESCOPICO, FLEXION / EXTENSION INDEPENDIENTES MEDIANTE PISTON A GAS CON MULTIPLES PUNTOS INTERMEDIOS DE FIJACION ACCIONADOS POR MEDIO DE COMANDO UNIMANUAL QUE NO OBSTRUYE EL SECTOR RADIOLUCIDO.

ABDUCCION / ABEDUCCION INDEPENDIENTES POR MEDIO DE COMANDO UNIMANUAL DENTADO

SECCION CABEZA: TELESCOPICO, FLEXION / EXTENSION POR SISTEMA DE ARTICULACION CON DESTRABE MANUAL Y TRABA AUTOMATICA.

ESPECIFICACIONES TÉCNICAS:

ANCHO DEL TABLERO: 520 MM.

LARGO TELESCOPICO: MINIMO 1900 MM.

MAXIMO 2050 MM.

ALTURA ELEVACION: MINIMA 750 MM.

ELEVACION: MAXIMA 1000 MM.

LATERALIDAD DER./ IZQ. : 15º

TRENDELEMBURG/INVERSO: 20º

SECCION DE LA CABEZA: ARRIBA: 30º

ABAJO: 90º
